Дефекты сварки: первопричины и интеллектуальное обнаружение с помощью неразрушающего контроля

Сварка является основой современной инфраструктуры, обеспечивая работу таких секторов, как строительство, производство, энергетика и аэрокосмическая промышленность. Но даже незначительные дефекты сварки могут серьезно повлиять на прочность, долговечность и безопасность компонента.

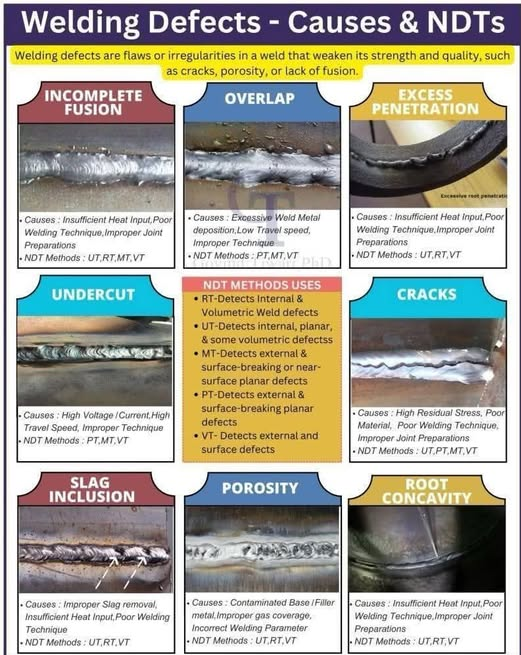

Наиболее распространенные дефекты сварки и их причины:

➤ Пористость – Мелкие пузырьки газа, застрявшие в сварочном металле.

Причина: Загрязнение основного материала, некачественный защитный газ или загрязнение влагой.

➤ Растрескивание – Видимые или скрытые трещины во время или после сварки.

Причина: Чрезмерное остаточное напряжение, слишком быстрое охлаждение или дефектная конструкция соединения.

➤ Неполное сплавление – Сварной шов не обеспечивает надлежащего соединения с основным металлом или предыдущими проходами.

Первопричина: Недостаточный подвод тепла, неправильная техника или загрязнение поверхности.

➤ Подрез – Канавка вдоль края сварного шва, ослабляющая его структуру.

Первопричина: Слишком большой ток или неправильный угол электрода.

➤ Шлаковое включение – Застревание неметаллических твердых частиц внутри сварного шва.

Первопричина: Неполное удаление шлака между проходами или неправильная техника.

Неразрушающий контроль (НК): обнаружение дефектов без повреждений:

Для обеспечения качества сварных швов без повреждения материала в промышленности используются следующие методы неразрушающего контроля:

❖Визуальный контроль (ВК): Первая линия защиты — быстро выявляет дефекты поверхности.

❖Ультразвуковой контроль (УЗК): Использует звуковые волны для обнаружения подповерхностных дефектов.

❖Рентгенографический контроль (РТ): Рентгеновское или гамма-излучение выявляет внутренние несоответствия.

❖Магнитопорошковый контроль (МП): Отлично подходит для обнаружения неглубоких трещин в материалах из черных металлов.

❖Капиллярный контроль (КК): Жидкий краситель выявляет трещины или поры на поверхности.

❗❗Качество сварного шва — это не опция, а необходимость для безопасности, соответствия стандартам и производительности.

Вам когда-нибудь приходилось сталкиваться со сложными проблемами сварки или применять в своей работе передовые инструменты неразрушающего контроля?
