Понимание размеров сварочных электродов для ручной дуговой сварки, силы тока и толщины металла

Понимание размеров сварочных электродов для ручной дуговой сварки, силы тока и толщины металла

Практическое руководство для начинающих и профессионалов

Сварка — это одновременно наука и искусство. Один из важнейших аспектов успешной ручной дуговой сварки (SMAW) — это выбор правильного электрода: не только типа, но и правильного размера и силы тока в зависимости от толщины обрабатываемого металла. В этой статье представлена ​​практическая таблица, изложенная в доступной форме.

»Что такое электроды для ручной дуговой сварки?

При ручной дуговой сварке используются электроды (сварочные стержни), покрытые флюсом. Эти стержни плавятся в процессе сварки и осаждают присадочный металл в шве. Каждый стержень предназначен для конкретных материалов, положений, типов тока и толщин.

Ниже представлена ​​упрощенная версия, составленная на основе данных, полученных от производителей сварочных электродов:

♠ Рассматриваемые типы электродов:

•6010 / 6011 – Глубокое проплавление, идеально подходит для сварки ржавого или окрашенного металла, труб. Отлично подходит для работы на открытом воздухе.

•6013 – Плавная дуга, мало брызг, сварка общего назначения. Хорошо подходит для тонколистового металла.

•7014 – Порошковое покрытие из железа, высокая плотность наплавки, подходит для быстрой сварки плоских поверхностей.

•7018 – Низководородный электрод, прочные и чистые сварные швы. Идеально подходит для конструкционной стали.

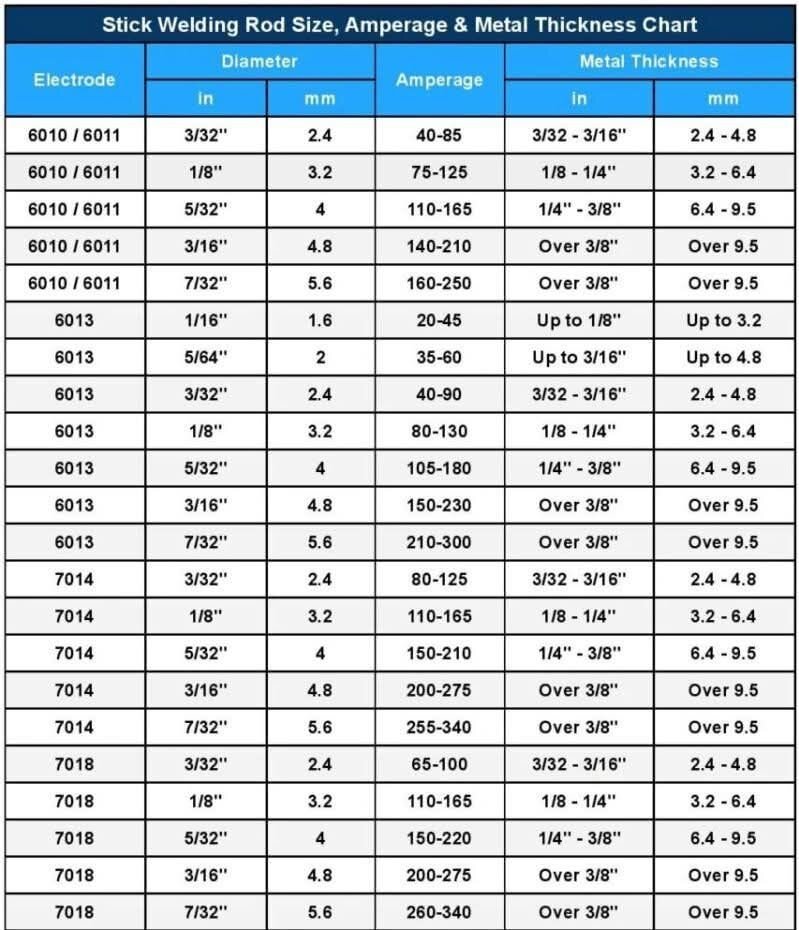

♣ Диаметр стержня, толщина металла и сила тока:

Размер стержня (дюймы) мм Диапазон силы тока Толщина металла (дюймы / мм)
•1/16″ 1.6 20–45 А До 1/8″ / До 3,2 мм
•5/64″ 2.0 35–60 А До 3/16″ / До 4,8 мм
•3/32″ 2.4 40–125 А 3/32″ – 3/16″ / 2,4–4,8 мм
•1/8″ 3.2 75–165 А 1/8″ – 1/4″ / 3,2–6,4 мм
•5/32″ 4.0 105–220 А 1/4″ – 3/8″ / 6,4–9,5 мм
•3/16″ 4.8 140–275 А Более 3/8″ / Более 9,5 мм
•7/32″ 5.6 160–340 А, более 3/8 дюйма / более 9,5 мм

♥ Выбор подходящего удилища:

•Тонкий листовой металл (например, кузовные панели)? → Используйте электрод 6013 1/16″ или 3/32″ при низком токе.
•Общий ремонт? → Электрод 6011 или 6013 1/8″ — хороший универсальный выбор.
•Изготовление деталей для тяжелых условий эксплуатации? → Используйте электрод 7018 1/8″, 5/32″ или больше при высоком токе.
•Есть только переменный ток? → Выбирайте электроды 6011, 6013 или 7014.
•Нужен прочный, чистый сварной шов? → Выберите электрод 7018 с постоянным током (DC+).

♦ Дополнительные советы:

•Всегда подбирайте размер сварочного электрода в соответствии с толщиной материала. Электроды большего диаметра могут привести к прогоранию, а электроды меньшего диаметра могут не обеспечить должного проплавления.
•Поддерживайте настройки сварочного аппарата в соответствии с рекомендуемым диапазоном силы тока для данного электрода.
•Храните электроды с низким содержанием водорода, такие как 7018, надлежащим образом, предпочтительно в специальной печи для электродов, чтобы предотвратить поглощение влаги.

∴ Заключительные мысли

Понимание взаимосвязи между размером электрода, силой тока и толщиной металла является ключом к тому, чтобы стать квалифицированным сварщиком. Независимо от того, являетесь ли вы новичком или опытным сварщиком, обращение к подобной таблице может значительно улучшить качество сварки, эффективность и безопасность.

Если вы работаете в сварочной сфере, держите это руководство под рукой и поделитесь им со своей командой или сообществом.
