ТВЕРДОСТЬ СВАРНЫХ ШВОВ – КЛЮЧЕВОЙ ИНСТРУМЕНТ КОНТРОЛЯ КАЧЕСТВА

Измерение твердости — это важнейший метод контроля, используемый для проверки целостности сварных швов, обеспечения соответствия нормативным требованиям и оценки эксплуатационных характеристик в течение длительного времени.

Что такое измерение твердости?

Испытание на твердость измеряет сопротивление материала вдавливанию. В сварке оно позволяет оценить сварной шов, зону термического воздействия (ЗТВ) и основной материал, чтобы подтвердить соответствие требованиям к прочности, ударной вязкости и долговечности.
Почему испытание на твердость важно в сварных швах:

• Подтверждает качество сварного шва и соответствие заданным пределам твердости.
• Выявляет хрупкие зоны, которые могут инициировать растрескивание под напряжением.
• Идентифицирует мягкие зоны, которые могут привести к преждевременному разрушению.
• Поддерживает спецификацию сварочной процедуры (WPS) и квалификацию процедуры.

Квалификация по протоколу PQR
• Подтверждает эффективность термической обработки после сварки (PWHT)
• Помогает прогнозировать срок службы в условиях эксплуатации и окружающей среды
Основные области, измеряемые при испытании на твердость:
• Металл сварного шва (WM) – Оценка свойств присадочного металла и качества плавления
• Зона термического воздействия (HAZ) – Выявление микроструктурных изменений, вызванных термическими циклами сварки
• Основной металл (BM) – Служит эталонным значением твердости
• Переходные зоны – Мониторинг градиентов твердости между WM, HAZ и BM для выявления потенциальных зон концентрации напряжений.

Распространенные методы измерения твердости в сварке:
• Твердость по Виккерсу (HV) – высокая точность; подходит для небольших зон, таких как зона термического влияния (ЗТВ)

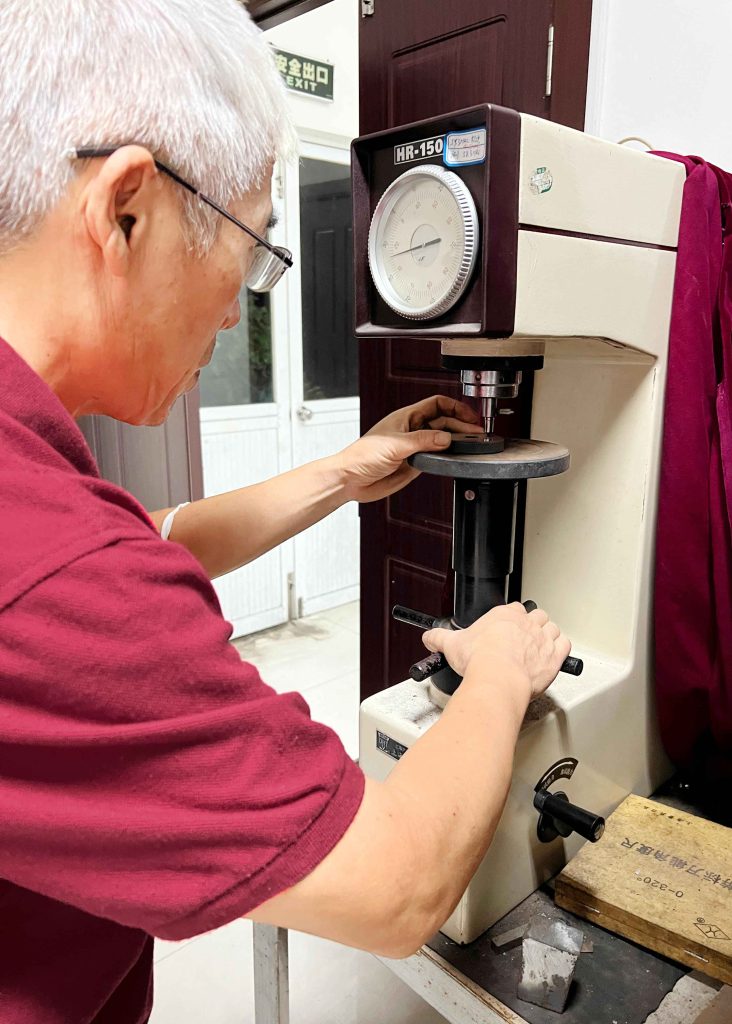

• Твердость по Роквеллу (HR) – быстрое измерение; обычно используется для контроля качества на производстве
• Твердость по Бринеллю (HB) – идеально подходит для материалов с более крупными зернами
• Портативные твердомеры – используются для контроля на месте и в процессе эксплуатации
Общие стандарты для измерения твердости сварных швов:
• ASTM E384 – микроиндентирование (по Виккерсу и Кнупу)
• ASTM E92 – измерение твердости по Виккерсу для металлических материалов
• ASTM E18 – измерение твердости по Роквеллу
• ASTM E10 – измерение твердости по Бринеллю
• ISO 6507 – измерение твердости по Виккерсу
• ISO 6506 – измерение твердости по Бринеллю
• ISO 6508 – измерение твердости по Роквеллу

• AWS D1.1 – Стандарт по сварке конструкций с требованиями к твердости для квалификации процедуры
• ASME Раздел IX – Квалификация сварки и пайки с критериями приемлемости твердости
• NACE MR0175 / ISO 15156 – Пределы твердости для применения в средах с агрессивными средами
Интерпретация результатов измерения твердости:
• Чрезмерная твердость (>350 HV, зависит от материала) → Повышенная хрупкость и склонность к растрескиванию
• Низкая твердость → Снижение прочности и несущей способности
• Допустимый диапазон твердости → Определяется маркой материала, применимым стандартом и условиями эксплуатации
• Динамика твердости по всей длине сварного шва → Указывает на стабильность подводимой тепловой энергии и металлургическое поведение
Основные проблемы при измерении твердости сварных швов:
• Точное измерение в узких зонах термического влияния
• Вариации, обусловленные параметрами сварки и подводимой тепловой энергией
• Зависимость от точности выравнивания индентора и квалификации оператора
• Интерпретация результатов для разнородных материалов и наплавок
