базовый направляющий электрод дуговой сварки

Введение в дело

Существует множество различных типов электродов, используемых в процессе экранированной металлической дуговой сварки (SMAW). Цель этого руководства состоит в том, чтобы помочь в идентификации и выборе этих электродов.

Идентификация электродов

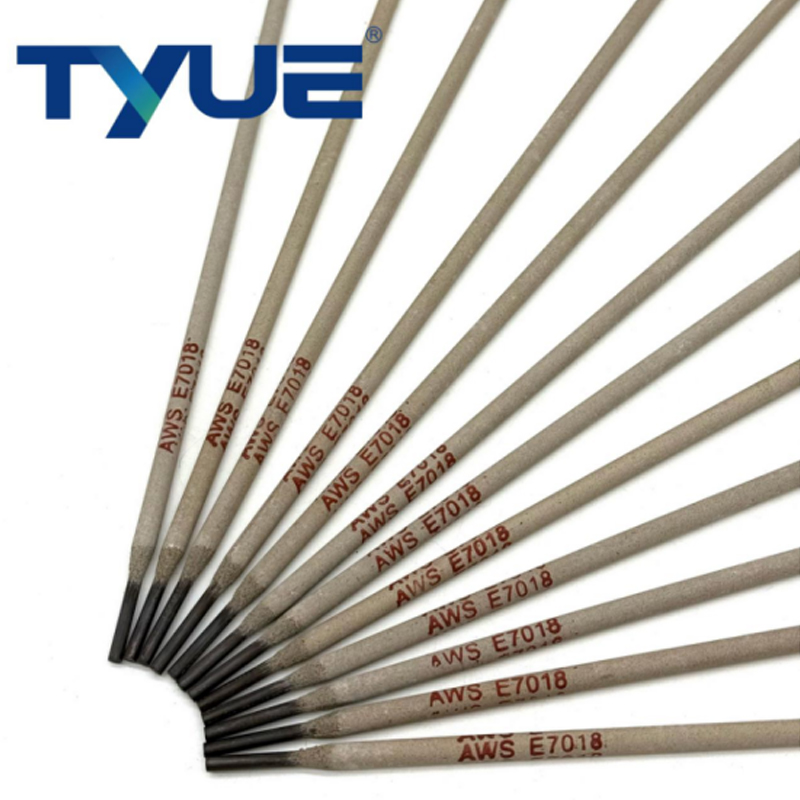

Электроды дуговой сварки идентифицируются с использованием системы нумерации A.W.S. (Американское сварное общество) и изготовлены в размерах от 1/16 до 5/16. Примером станет сварочный стержень, идентифицированный как электрод e6011 диаметром 1/8 дюйма.

Диаметр электрода 1/8 дюйма

«E» означает электрод дуговой сварки.

Следующим будет 4-значное или 5-значное число, напечатанное на электроде. Первые две цифры 4-значного числа и первые 3 цифры 5-значного числа указывают на минимальную прочность на растяжение (в тысячах фунтов на квадратный дюйм) сварного шва, который будет генерировать стержень, снижая напряжение. примеры будут следующими:

E60xx будет иметь прочность на растяжение 60 000 psi e110xx будет 110 000 psi

Следующая последняя цифра указывает положение, в котором электрод может использоваться.

1.Exx1x предназначен для использования на всех позициях

2.Exx2x предназначен для плоского и горизонтального положения

3.Exx3x предназначен для плоской сварки

Последние две цифры вместе указывают тип покрытия на электроде и ток сварки, с которым электрод может использоваться. например, прямой постоянный ток, (постоянный ток-) обратный постоянный ток (постоянный ток+) или a.c.

Я не буду описывать тип покрытий различных электродов, но приведу примеры типа тока, с которым каждый будет работать.

Используемые электроды и токи

•Электрод EXX10 DC (DC обратный или dcrp) положительный.

•Exx11 AC или DC-(DC прямой или dcsp) электрод отрицательный.

•Exx12 AC или DC-

•EXX13 AC, DC-или DC +

•EXX14 AC, DC-или DC +

•EXX15 DC +

•Exx16 AC или DC +

•EXX18 AC, DC-или DC +

•EXX20 AC, DC-или DC +

•EXX24 AC, DC-или DC +

•EXX27 AC, DC-или DC +

•Exx28 AC или DC +

Текущие типы

Smaw выполняется с использованием AC или DC. поскольку ток постоянного тока течет в одном направлении, ток постоянного тока может быть прямым постоянным током, (отрицательным электродом) или обратным постоянным током (положительным электродом). При обращении постоянного тока (DC или dcrp) проникновение сварного шва будет глубоким. DC прямой (dc- или dcsp) сварной шв будет иметь более быструю скорость плавления и откладки. сварной шв будет иметь среднее проникновение.

Ток переменного тока сам по себе меняет его полярность 120 раз в секунду и не может быть изменен, как и ток постоянного тока.

Размер электрода и используемые усилители

Ниже послужит основным руководством для диапазона усилителей, который можно использовать для электродов разных размеров. Обратите внимание, что эти номиналы могут отличаться между различными производителями электродов для стержня одного и того же размера. также покрытие типа на электроде может повлиять на диапазон ампера. Когда это возможно, проверьте информацию о производителях электрода, который вы будете использовать, на предмет рекомендуемых настроек ампера.
