Контрольный список

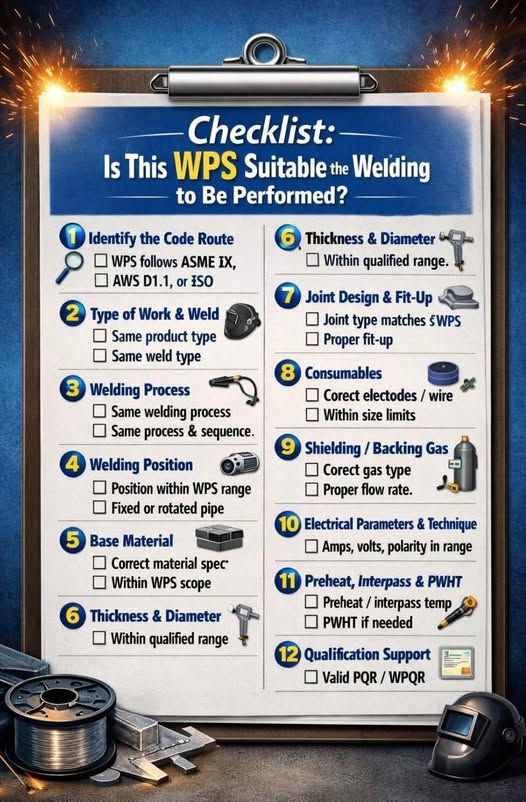

Контрольный список: подходит ли данная технологическая карта сварки для выполняемой сварки?

1.Идентификационный код

-WPS соответствует стандартам ASME IX, AWS D1.1 или ISO.

-Для WS D1.1: √ Предварительная квалификация    √Квалифицированный

-Используемый код соответствует требованиям проекта

•Предварительная квалификация AWS D1.1: не требуется PQR, но необходимо соблюдать все предварительно установленные ограничения.

•ASME IX: WPS должна быть подкреплена PQR.

•ISO: WPS должен поддерживаться WPQR.

•Один WPS = только один код

2. Вид работ и сварка

-Тип изделия соответствует технологической карте (трубы / несущие конструкции / компоненты, работающие под давлением).

-Один и тот же тип сварного шва (стыковой/угловой).

•Разное приложение = разные правила

•Неправильный продукт или тип сварки = Технологическая карта сварки неприменима

3.Процесс сварки

-Один и тот же процесс сварки (SMAW / GTAW / GMAW / FCAW / SAW)

-Та же комбинация технологических операций и последовательность сварки (корневая / заполняющая / наружная)

•Любое изменение процесса сварки, комбинации процессов или последовательности является существенной переменной

4. Положение при сварке (неподвижная/повернутая труба)

-Нахождение в зоне действия WPS (1G–6G)

-Pipe condition matches WPS: fixed or rotated

•Повернутая труба (1G) ≠ неподвижная труба (2G / 5G / 6G)

•Положение является важной переменной.

5. Базовый материал

-Технические характеристики и марка материала в соответствии с требованиями WPS.

-Группировка материалов используется только в случае необходимости, предусмотренной кодом.

-Предварительная квалификация AWS D1.1: разрешены основные металлы.

•Материал, выходящий за рамки проекта = WPS недействителен.

6. Толщина (и диаметр, если требуется)

-Фактическая толщина сварного шва находится в пределах допустимого диапазона PQR / WPQR.

-Диаметр трубы проверяется только в том случае, если в нормативных документах он указан как переменная.

•Толщина выходит за пределы допустимого диапазона = WPS не покрывает объем работ.

7. Проектирование и подгонка соединений

-Тип соединения (BW / FW) соответствует WPS

-•Скос, зазор между корнями, поверхность корня в пределах допустимых значений.

-Обустройство площадки может осуществляться в соответствии с WPS.

•Если соединение не соответствует требованиям WPS, не используйте WPS.

8. Расходные материалы

-Классификация электродов/проводов соответствует WPS.

-Диаметр расходных материалов находится в допустимых пределах.

•Замена расходных материалов без согласования не допускается.

9. Защитный/поддерживающий газ

-Тип и состав газа соответствуют WPS.

-Расход в пределах допустимого диапазона

-Условия на площадке позволяют обеспечить надлежащую защиту.

•Плохая защита экрана = дефекты

10. Электрические параметры и техника

-Тип и полярность тока указаны верно.

-Сила тока и напряжение находятся в пределах диапазона WPS.

-Может быть применена технология сварки.

•Параметры, выходящие за пределы допустимого диапазона, означают, что WPS не соблюдается.

11. Предварительный нагрев, межпроходной нагрев и PHWT

-Предварительный нагрев можно осуществить и измерить.

-Температуру между проходами можно регулировать.

-Термообработка поверхности при необходимости возможна.

•Если контроль температуры невозможен, система WPS не подходит.

12. Поддержка квалификации

-ASME IX / ISO: действительный PQR / WPQR

-Предварительная квалификация AWS D1.1: все правила соблюдены.

•Отсутствие надлежащей поддержки = WPS недействителен

13. Квалификация сварщика

Сварщик, имеющий квалификацию для  √ Процесс      √ Позиция

•Наличие действующей технологической карты сварки (WPS) не означает приемлемый результат сварки, если сварщик не имеет соответствующей квалификации.
